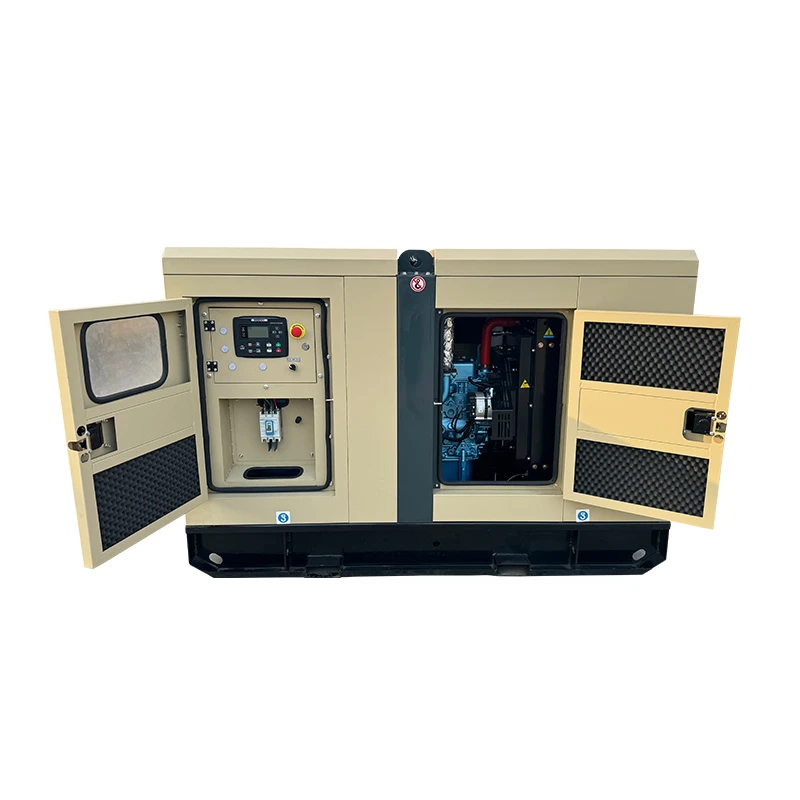

製品概要
サイレントボックス発電機セットは、騒音低減と熱放散制御のための遮音層と誘導空気流路を備えた密閉型発電機セットです。
技術仕様
|
パラメータのカテゴリ |
アイテム |
値(単位) |
|
電気的性能 |
プライム/スタンバイ電力 |
100/110kW |
|
定格電圧 |
400 / 230 V |
|
|
頻度 |
50Hz |
|
|
力率 |
0.8 (遅れ) |
|
|
段階 |
三相4線式 |
|
|
電圧調整 |
15% 以下 (一時的、回復)<1s) |
|
|
周波数調整 |
10% 以下 (一時的、回復)<3s) |
|
|
エンジン |
スピード |
1500rpm |
|
冷却システム |
水冷- |
|
|
願望 |
ターボチャージャー付き |
|
|
シリンダー |
直列4気筒 |
|
|
燃費 |
215 / 162 / 110 g/kWh (100/75/50%負荷) |
|
|
騒音と構造 |
騒音レベル |
75 dB(A) 以下 @1m / 68 dB(A) 以下 @7m |
|
絶縁 |
ロックウール 50mm以上 |
|
|
エンクロージャの定格 |
IP23 |
|
|
手術 |
燃料タンク容量 |
全負荷時で 8 時間 |
|
潤滑油容量 |
14 L |
|
|
クーラント容量 |
25 L |
|
|
最高周囲温度 |
50度 |
|
|
システムを開始する |
DC24V |
|
|
寸法と制御 |
サイズ (長さ×幅×高さ) |
3200×1150×1750mm |
|
正味重量 |
1950kg |
|
|
コントローラ |
SmartGen / 深海 |
|
|
コミュニケーション |
RS485/CAN |
音響と構造の特徴
• 高密度の難燃性ロックウールの内張りにより、エンクロージャ内の中高周波から高周波のエンジン騒音が低減されます。--
• バッフル付きの吸気ダクトと排気ダクトにより、冷却空気の流れを維持しながら直接音の経路を減らします。
• 重量-の亜鉛メッキ鋼板が剛性の高い筐体を形成し、内部コンポーネントを機械的衝撃から保護します。
• 耐候性換気ルーバーが雨水や埃を電気部品から遠ざけます。
• 静電粉体塗装は耐湿層を形成し、長期的な腐食リスクを軽減します。{0}{1}{1}
エンジニアリングとカスタムオプション
- デュアル周波数制御パネルは、50 Hz と 60 Hz のスイッチング動作をサポートしています。-
- カスタマイズ可能な色に合わせたポリウレタン コーティングは、特定の企業のビジュアル アイデンティティ基準に適合します。{0}
- 自動切替スイッチ (ATS) により、電力会社と発電機間のシームレスな電力移行が保証されます。
品質管理と認証
品質管理
• マルチアングル音圧テストでは、定義された制限に対する騒音レベルを測定します。-
• 静水圧流体漏れ検査により、統合された束縛された格納容器ベースの完全性が検証されます。
• 全負荷バンク テストでは、連続最大動作定格下での熱安定性を検証します。
• デジタル振動スペクトル分析により、エンジン-オルタネータ取り付けフレーム内の微小共振が特定されます。-
• 静電コーティングの厚さ監査により、すべての金属表面にわたって均一なミクロンの被覆率が保証されます。
認証とコンプライアンス
|
認証・規格 |
検証/証明 |
|
ISO9001 |
生産工程管理を含めた工場品質管理システム |
|
CEマーキング |
EUの安全、健康、環境保護要件への準拠 |
|
ISO 8528 |
レシプロ内燃発電機セットの性能基準 |
|
IP23等級 |
固体粒子や水飛沫の限定的な侵入に対する保護 |
|
NEMA規格 |
電気制御システムの保護と電磁両立性 |
製造能力と包装
製造能力
• CNC レーザー切断システムは、制御された公差レベルで鋼部品を加工します。
• 自動ロボット溶接ラインにより、すべてのシャーシ接合部の構造的完全性が保証されます。
• 年間生産能力は、複数ステーションの組立ライン全体で 3,000 ユニットに達します。-
• 標準構成は 25 日以内に納品されますが、カスタマイズされた設計には 40 日かかります。
梱包と物流
• 多層 PE ストレッチ フィルムが筐体を密閉し、海上輸送中の湿気の侵入を防ぎます。
• 耐久性の高い段ボール製エッジ プロテクターは、複数のモードでの取り扱い中の角の衝撃による構造的な損傷を軽減します。-
• 重い木材のスキッド ベースにより、フォークリフトの安全な取り扱いとコンテナの確実な固定が保証されます。-
• オプションの強化木箱は、非常に複雑な物流ルートに強固な外部保護を提供します。
よくある質問
Q: サイレントボックス発電機セットのメインフレームワークには具体的にどのグレードの鋼が使用されていますか?
A: Q235B 構造用鋼は、動作荷重下での機械的強度と剛性を高めるために使用されます。
Q: サイレンサーを取り外さずに、ユニットを標準のハイキューブ輸送コンテナに直接積み込むことはできますか?{0}?
A: はい、上部のサイレンサー構成は、標準的なキューブ コンテナの高さ制限に適合します。-
Q: 工場では、塩分濃度の高い沿岸施設のオルタネーター巻線保護をどのように扱っていますか?
A: オプションの防食ワニス コーティングは、沿岸環境での塩水噴霧から断熱材を保護します。{0}
Q: デジタル制御システムはサードパーティのビル管理システムと互換性がありますか?{0}}
A: コントローラは、外部システム統合のために RS485 経由で Modbus{0}}RTU をサポートしています。
Q: メンテナンス ドア ヒンジはステンレス鋼または塗装された炭素鋼でできていますか?
A: -耐腐食性と長期稼働のために、頑丈な 304 ステンレス鋼のヒンジが使用されています。-
Q: 地元の電力会社から要求された特定ブランドのサーキットブレーカーを工場で設置できますか?
A: 当社は、技術提出物に基づいて、ABB、シュナイダー、シーメンスなどのコンポーネント ブランドのカスタマイズに対応します。
Q: ユニットには、AC 電気出力を DC 制御から分離する専用の物理バリアが含まれていますか?
A: 内部のスチール絶縁プレートは、高電圧オルタネーターの接続を低電圧デジタル信号線から分離しています。{0}{1}
